Deskripsi

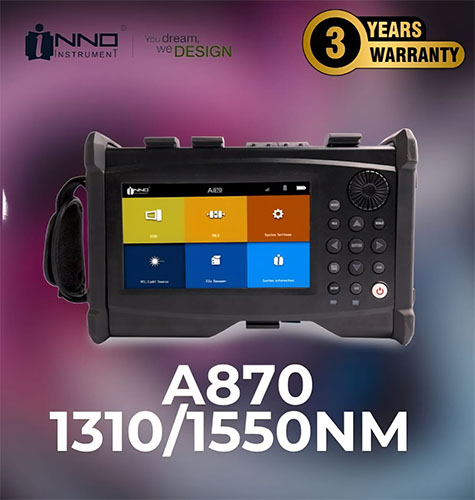

INNO A870 adalah OTDR (Optical Time-Domain Reflectometer) portabel ukuran genggaman, dirancang efisien untuk instalasi, debugging, dan pemeliharaan jaringan FTTH (Fiber-to-the-Home).
Mampu beroperasi di dua panjang gelombang utama: 1310 dan 1550 nm, ideal untuk pengujian single-mode fiber.
Fitur Utama
- Dual wavelength (1310/1550 nm) untuk cakupan pengujian efisien pada jaringan optik.
- Dynamic range sekitar 35 dB (1310 nm) / 32–33 dB (1550 nm), memberikan sensitivitas tinggi untuk deteksi kerugian jarak jauh.
- Dead zone:
- Event dead zone ≈ 0,8 m
- Attenuation dead zone ≈ 3 m.
- Resolusi sampling hingga 0,04 m, dengan maksimum 150.000–160.000 titik data .
- Posisi galat jarak hanya ±(1 m + 2,5 × 10⁻⁵ × jarak + resolusi), dan loss accuracy ±0,2 dB.
- Modul Light Source:
- Invisiblesource untuk 1310/1550 nm, mode CW, 1 kHz, 2 kHz, dan blink
- Visual Fault Locator (VFL) 650 nm, 20 mW untuk pengujian visual langsung.
- SOLA (Smart OTDR Link Analyzer): fungsi otomatis sekali tekan yang menyesuaikan parameter dan mengidentifikasi kesalahan secara real time.
Tampilan & Antarmuka
- Layar tinggi (≈ 7″ TFT, resolusi 800×480), mendukung sentuh dan operasi melalui tombol.
- Antarmuka mudah digunakan: rotari klik, table analisis event loss, reflektivitas, attenuasi, dan Optical Return Loss (ORL).
Penyimpanan & File Management
- Format file: SOR (Telcordia), SOLA, PDF, BMP, JPG, GDM.
- Dukungan penyimpanan internal + USB/SD, lengkap dengan fungsi copy/rename/delete.
- Fitur transfer: Wi‑Fi & Ethernet (FTP).
Daya & Dimensi
- Baterai: lithium 5800 mAh (~3 – 6 jam penggunaan), pengisian penuh < 4 jam .
- Dimensi: sekitar 275 × 68 × 178 mm, berat ≈ 1,78 kg (termasuk baterai).
- Bekerja di suhu −20 °C hingga +60 °C, kelembapan sampai 95 % (non-condensing).
Paket Standar
- Unit A870
- Adaptor & kabel daya
- Baterai + casing bahu dan pelindung
- Sertifikat kalibrasi, USB flash, stylus.
Ringkasan Kelebihan & Aplikasi
- Ideal untuk instalasi dan pemeliharaan FTTH, pelacakan kerusakan, splice/joint loss, reflektivitas, dan return loss.
- Fitur SOLA dan UI touchscreen meningkatkan efisiensi, bahkan oleh teknisi non-spesialis.
- Modular: VFL serta Light Source internal mendukung troubleshooting pada dead zone.
