Cara Menyambung Kabel Fiber Optik yang Benar dan Aman

Cara menyambung kabel fiber optik sebenarnya tidak cukup hanya dengan mempertemukan dua ujung serat optik.

Agar koneksi tetap stabil dan minim kehilangan sinyal, proses penyambungan membutuhkan teknik yang tepat, kondisi serat yang bersih, serta alat khusus seperti fusion splicer.

Untuk hasil terbaik, serat perlu dikupas, dibersihkan, dipotong menggunakan cleaver, kemudian diselaraskan dan dilebur dengan presisi.

Namun, jika hasil sambungan mengalami loss tinggi atau sering bermasalah, kemungkinan penyebabnya bukan hanya teknik penyambungan, tetapi juga kondisi alat dan kualitas pengukuran.

Lalu, bagaimana langkah penyambungan kabel fiber optik yang benar dan kapan sebaiknya menggunakan bantuan teknisi profesional? Simak pembahasannya berikut ini.

Apa Itu Penyambungan Kabel Fiber Optik?

Penyambungan kabel fiber optik atau fiber optic splicing merupakan proses menghubungkan dua serat optik agar cahaya dapat terus melewati titik sambungan dengan kehilangan sinyal seminimal mungkin.

Berbeda dari kabel tembaga yang dapat disambungkan dengan cara dipilin atau menggunakan konektor tertentu, serat optik memiliki struktur yang sangat kecil dan sensitif.

Bahkan, bagian inti atau core yang membawa cahaya memiliki ukuran sangat kecil sehingga proses penyambungan membutuhkan tingkat presisi tinggi.

Secara umum, terdapat dua metode penyambungan fiber optik yang banyak digunakan, yaitu:

1. Fusion Splicing

Fusion splicing merupakan metode penyambungan dengan cara meleburkan dua ujung serat optik menggunakan panas atau busur listrik dari fusion splicer.

Metode ini banyak digunakan pada instalasi jaringan fiber optik karena mampu menghasilkan sambungan dengan redaman atau insertion loss yang rendah. Selain itu, hasil sambungannya juga relatif kuat dan stabil.

Karena membutuhkan alat khusus dan proses yang presisi, fusion splicing biasanya menjadi pilihan utama untuk pekerjaan instalasi jaringan, perbaikan kabel putus, maupun pemeliharaan jaringan fiber optik.

2. Mechanical Splicing

Berbeda dengan fusion splicing, mechanical splicing menyambungkan dua serat optik menggunakan perangkat mekanis khusus tanpa meleburkan serat dengan busur listrik.

Metode ini dapat menjadi alternatif ketika fusion splicer tidak tersedia atau ketika pekerjaan membutuhkan proses yang lebih praktis. Namun, hasil sambungan umumnya memiliki karakteristik loss yang berbeda dibandingkan fusion splicing.

Pemilihan metode sebaiknya menyesuaikan kebutuhan jaringan, kondisi lapangan, target kualitas sambungan, serta peralatan yang tersedia.

Baca Juga : Core vs Cladding Alignment: Apa yang Perlu Anda Ketahui

Alat yang Dibutuhkan untuk Menyambung Kabel Fiber Optik

Sebelum memahami cara menyambung kabel fiber optik, penting untuk mengenali alat yang digunakan. Setiap alat memiliki fungsi berbeda dan saling mendukung agar proses penyambungan berjalan optimal.

Beberapa peralatan yang umum digunakan antara lain:

• Fusion splicer, untuk menyelaraskan dan menyambungkan dua serat optik melalui proses peleburan.
• Fiber cleaver, untuk memotong ujung serat secara presisi agar permukaannya rata.
• Fiber stripper, untuk mengupas lapisan pelindung serat optik.
• Fiber optic cleaner, untuk membersihkan serat dari debu, minyak, atau kotoran.
• Sleeve protection, untuk melindungi titik sambungan setelah proses splicing selesai.
• OTDR (Optical Time Domain Reflectometer), untuk menguji dan mengetahui kondisi jalur fiber optik, termasuk lokasi gangguan dan potensi loss.
• Optical Power Meter, untuk mengukur tingkat daya optik yang diterima pada jaringan.
• Visual Fault Locator (VFL), untuk membantu mendeteksi kebocoran atau titik putus pada jalur fiber optik.

Penggunaan alat yang tepat akan membantu teknisi mendapatkan hasil sambungan yang lebih konsisten. Selain itu, pengujian setelah proses penyambungan juga penting untuk memastikan jalur fiber benar-benar bekerja dengan baik.

Cara Menyambung Kabel Fiber Optik dengan Fusion Splicer

Jika menggunakan metode fusion splicing, proses penyambungan perlu dilakukan secara bertahap. Berikut gambaran umumnya.

1. Siapkan Kabel dan Peralatan

Pertama, pastikan kabel fiber optik dan seluruh peralatan sudah tersedia. Periksa juga kondisi fusion splicer, cleaver, stripper, serta alat pengujian.

Sebelum memulai, pastikan area kerja cukup bersih. Debu dan kotoran yang menempel pada serat dapat memengaruhi kualitas sambungan.

Selain itu, periksa kondisi baterai fusion splicer jika pekerjaan dilakukan di lapangan. Jangan sampai proses terhenti karena daya perangkat tidak mencukupi.

2. Kupas Lapisan Pelindung Fiber

Setelah kabel siap, teknisi perlu mengupas lapisan pelindung fiber optik menggunakan fiber stripper.

Proses ini harus dilakukan dengan hati-hati. Jangan sampai alat stripper merusak atau menggores bagian serat karena kerusakan kecil saja dapat memengaruhi kualitas transmisi cahaya.

Pada tahap ini, teknisi juga perlu memastikan panjang serat yang dikupas sesuai dengan kebutuhan proses splicing.

3. Bersihkan Serat Optik

Serat yang sudah dikupas perlu dibersihkan menggunakan cairan dan alat pembersih khusus.

Langkah ini sering terlihat sederhana, tetapi sebenarnya sangat penting. Debu, minyak dari tangan, atau partikel kecil yang menempel pada serat dapat mengganggu proses penyambungan dan meningkatkan nilai loss.

Karena itu, hindari menyentuh langsung bagian serat yang sudah dibersihkan.

4. Potong Serat Menggunakan Cleaver

Berikutnya, serat optik dipotong menggunakan fiber cleaver.

Tujuannya adalah mendapatkan permukaan ujung serat yang rata dan presisi. Potongan yang tidak sempurna dapat menyebabkan kedua serat sulit sejajar dengan baik saat dimasukkan ke fusion splicer.

Dengan kata lain, kualitas hasil cleaving ikut menentukan kualitas sambungan akhir.

5. Masukkan Serat ke Fusion Splicer

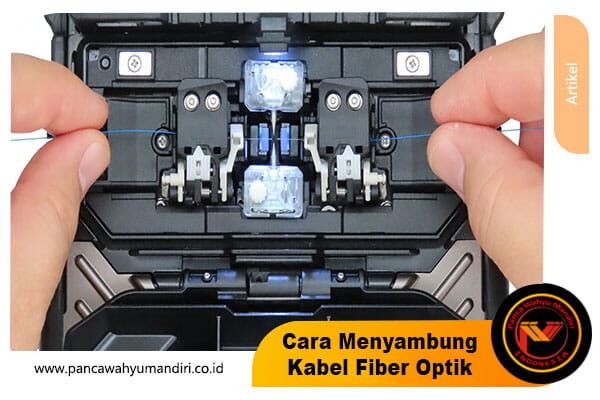

Setelah kedua serat siap, letakkan masing-masing ujung serat ke dalam dudukan fusion splicer.

Perangkat kemudian akan membantu melihat posisi kedua serat dan melakukan proses penyelarasan. Pada tahap ini, teknisi perlu memastikan serat terpasang dengan benar agar tidak bergeser selama proses berlangsung.

Fusion splicer modern umumnya memiliki sistem kamera dan layar yang membantu teknisi memeriksa posisi serat sebelum proses penyambungan.

6. Lakukan Proses Splicing

Setelah posisi serat sesuai, fusion splicer akan melakukan proses peleburan menggunakan busur listrik.

Kedua ujung serat dilebur dan disatukan sehingga membentuk satu jalur serat yang kontinu.

Perangkat biasanya akan memberikan estimasi nilai loss sambungan. Namun, angka yang muncul pada layar fusion splicer sebaiknya tidak menjadi satu-satunya acuan untuk menilai kualitas jaringan secara keseluruhan.

Pengujian menggunakan alat lain seperti OTDR tetap dapat diperlukan, terutama untuk pekerjaan instalasi atau troubleshooting jaringan yang membutuhkan hasil pengukuran lebih menyeluruh.

7. Lindungi Titik Sambungan

Setelah proses splicing selesai, titik sambungan perlu dilindungi menggunakan splice protection sleeve.

Sleeve tersebut berfungsi melindungi area sambungan dari tekanan mekanis, tarikan, dan potensi kerusakan lainnya.

Selanjutnya, titik sambungan dapat ditempatkan pada splice closure atau splice tray sesuai kebutuhan instalasi.

8. Lakukan Pengujian

Tahap terakhir adalah melakukan pengujian.

Pengujian bertujuan memastikan sambungan tidak hanya terlihat rapi, tetapi juga mampu bekerja sesuai kebutuhan jaringan.

Teknisi dapat menggunakan OTDR untuk melihat karakteristik jalur fiber, mengetahui lokasi event atau gangguan, serta mengevaluasi potensi loss. Sementara itu, Optical Power Meter dapat membantu mengetahui daya optik yang diterima pada sisi tertentu.

Jika hasil pengukuran menunjukkan loss terlalu tinggi, teknisi perlu melakukan pemeriksaan ulang. Bisa jadi masalah berasal dari kualitas cleaving, kebersihan serat, posisi sambungan, atau kondisi komponen jaringan lainnya.

Apa yang Menyebabkan Sambungan Fiber Optik Mengalami Loss Tinggi?

Memahami cara menyambung kabel fiber optik saja belum cukup. Dalam praktiknya, sambungan bisa saja terlihat berhasil, tetapi performa jaringan tetap tidak optimal.

Beberapa penyebab yang umum antara lain:

Serat Tidak Bersih

Kotoran atau debu pada ujung serat dapat menghambat proses penyambungan. Karena itu, proses pembersihan harus dilakukan dengan benar sebelum serat masuk ke fusion splicer.

Hasil Cleaving Kurang Baik

Potongan serat yang tidak rata atau memiliki sudut terlalu besar dapat menyebabkan alignment tidak optimal. Akibatnya, sambungan berpotensi menghasilkan loss lebih tinggi.

Elektroda Fusion Splicer Bermasalah

Fusion splicer menggunakan elektroda untuk menghasilkan busur listrik. Seiring penggunaan, elektroda dapat mengalami keausan atau membutuhkan perawatan.

Jika kondisi elektroda tidak optimal, hasil splicing juga dapat terpengaruh.

Fusion Splicer Tidak Terawat

Selain elektroda, kondisi fusion splicer secara keseluruhan juga perlu diperhatikan. Debu, kondisi baterai, sistem alignment, hingga komponen internal dapat memengaruhi performa perangkat.

Karena itu, alat yang sering digunakan di lapangan sebaiknya mendapatkan pemeriksaan dan perawatan secara berkala.

Kabel atau Serat Mengalami Kerusakan

Tidak semua masalah berasal dari titik sambungan. Kabel fiber optik yang mengalami tekukan berlebihan, tekanan, atau kerusakan fisik juga dapat menyebabkan gangguan dan peningkatan loss.

Inilah alasan pengujian menggunakan OTDR menjadi penting saat proses troubleshooting.

Bagaimana Mengetahui Lokasi Gangguan pada Kabel Fiber Optik?

Ketika jaringan fiber optik mengalami gangguan, salah satu tantangan terbesar adalah menemukan titik masalah.

Teknisi tidak selalu bisa melihat kerusakan secara langsung, terutama jika kabel berada di dalam duct, bawah tanah, atau area yang sulit dijangkau.

Di sinilah OTDR berperan.

OTDR dapat membantu memberikan gambaran mengenai kondisi jalur fiber optik berdasarkan pantulan cahaya yang dikirimkan ke dalam serat.

Dari hasil pengukuran tersebut, teknisi dapat menganalisis berbagai event pada jalur fiber, seperti sambungan, konektor, bending, hingga indikasi putus.

Dengan begitu, proses troubleshooting dapat menjadi lebih terarah. Teknisi tidak harus melakukan pemeriksaan secara acak sepanjang jalur kabel.

Namun, interpretasi hasil OTDR membutuhkan pemahaman teknis. Kesalahan membaca trace dapat menyebabkan teknisi mengambil kesimpulan yang keliru mengenai sumber masalah.

Kapan Sebaiknya Penyambungan Fiber Optik Ditangani Teknisi Profesional?

Pada pekerjaan sederhana, teknisi yang memiliki pengalaman dan peralatan memadai mungkin dapat melakukan penyambungan secara mandiri.

Namun, untuk jaringan yang kompleks atau membutuhkan hasil pengukuran yang akurat, menggunakan jasa profesional sering kali lebih efisien.

Terutama jika Anda mengalami kondisi seperti:

• Nilai loss sambungan terlalu tinggi.
• Fiber optik sering mengalami gangguan.
• Tidak mengetahui lokasi kabel yang putus.
• Hasil pengukuran OTDR sulit diinterpretasikan.
• Fusion splicer mengalami error atau tidak bekerja optimal.
• Membutuhkan pengujian OTDR untuk instalasi atau troubleshooting.
• Peralatan membutuhkan kalibrasi agar hasil pengukuran tetap akurat.
• Membutuhkan alat fiber optic untuk pekerjaan sementara tetapi tidak ingin membeli perangkat sendiri.

Dalam kondisi tersebut, masalahnya mungkin bukan sekadar bagaimana menyambung kabel fiber optik, tetapi juga bagaimana memastikan alat, proses penyambungan, dan hasil pengukuran semuanya berada dalam kondisi yang optimal.

Butuh Repair, Rental, atau Kalibrasi OTDR dan Fusion Splicer? Panca Wahyu Mandiri Siap Membantu

Jika Anda mengalami kendala pada perangkat fiber optic atau membutuhkan dukungan peralatan untuk pekerjaan di lapangan, Panca Wahyu Mandiri menyediakan layanan repair, rental, dan kalibrasi OTDR serta fusion splicer untuk kebutuhan di wilayah Jabodetabek.

Tidak hanya membantu ketika perangkat mengalami masalah, layanan profesional juga dapat menjadi pilihan ketika Anda membutuhkan alat yang siap digunakan untuk pekerjaan instalasi, maintenance, maupun troubleshooting jaringan fiber optik.

Dengan dukungan teknisi dan peralatan yang sesuai, proses pemeriksaan dapat dilakukan dengan lebih terarah. Anda pun dapat mengurangi risiko pekerjaan terhambat akibat perangkat bermasalah atau hasil pengukuran yang kurang optimal.

Perangkat Bermasalah atau Butuh Alat untuk Pekerjaan Fiber Optik?

Jangan biarkan kerusakan alat atau kebutuhan pengujian menghambat pekerjaan Anda. Konsultasikan kebutuhan repair, rental, atau kalibrasi OTDR dan fusion splicer kepada Panca Wahyu Mandiri.

Hubungi Panca Wahyu Mandiri sekarang untuk mendapatkan informasi layanan dan solusi yang sesuai dengan kebutuhan pekerjaan fiber optik Anda di wilayah Jabodetabek.

Whatsapp :

Kesimpulan

Memahami cara menyambung kabel fiber optik penting bagi siapa saja yang terlibat dalam instalasi dan pemeliharaan jaringan fiber optic.

Secara umum, proses fusion splicing meliputi pengupasan serat, pembersihan, cleaving, alignment, proses peleburan, pemasangan pelindung sambungan, hingga pengujian.

Namun, sambungan yang terlihat rapi belum tentu menjamin jaringan bekerja secara optimal. Karena itu, pengujian dan troubleshooting tetap menjadi bagian penting dalam pekerjaan fiber optik.

Jika ditemukan loss tinggi atau gangguan pada jalur, teknisi perlu melakukan pemeriksaan lebih lanjut menggunakan perangkat seperti OTDR. Sementara itu, fusion splicer juga perlu mendapatkan perawatan dan kalibrasi secara berkala agar performanya tetap optimal.

Jadi, ketika Anda menghadapi masalah pada perangkat atau membutuhkan dukungan alat untuk pekerjaan fiber optik, jangan hanya fokus pada proses penyambungan. Pastikan juga perangkat yang digunakan dalam kondisi baik dan hasil pengukuran dapat dipertanggungjawabkan.
